Подробные характеристики Коммутатор D-Link DGS-3000-28XS Управляемый 28-ports, DGS-3000-28XS/B1A
Торговая марка
Основные характеристики
Тип
Коммутатор
Применение
- для сетей Ethernet
Дополнительная информация
MPN
DGS-3000-28XS/B1A
Дата обновления информации
26.07.2024
Описание Коммутатор D-Link DGS-3000-28XS Управляемый 28-ports, DGS-3000-28XS/B1A

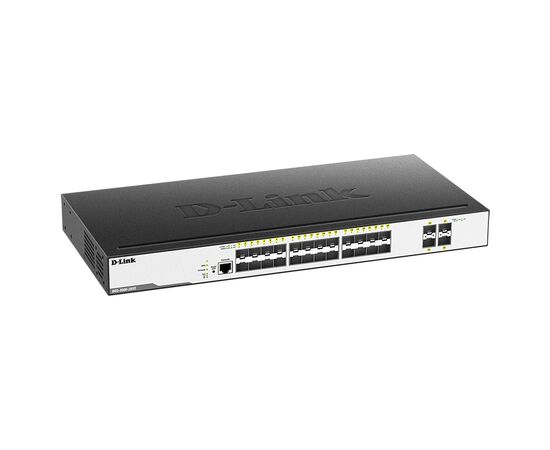

Управляемый коммутатор D-Link DGS-3000-28XS уровня Layer 2 со скоростью коммутации 128Гб/с, таблица MAC-адресов составляет 16K, оснащен 24 слотами SFP 1 Гб/с и 4 слотами SFP+ 10 Гб/с.
Описание DGS-3000-28XS
Гигабитные коммутаторы серии DGS-3000 входят в линейку управляемых коммутаторов D-Link уровня 2 и предназначены для использования в сетях Metro Ethernet и сетях кампуса. Коммутатор DGS-3000-28XS оснащен 24 портами 1000Base-X SFP и 4 портами 10GBase-X SFP+.
Надежность
Коммутатор DGS-3000-28XS поддерживает технологию Ethernet Ring Protection Switching (ERPS, ITU-T G.8032), благодаря которой время восстановления работы кольца после сбоя не превышает 50 мс. Помимо этого, коммутатор поддерживает функционал агрегирования портов на основе стандарта 802.1AX и 802.3ad, применение которого позволяет объединять несколько портов в группу, увеличивая при этом полосу пропускания и повышая отказоустойчивость соединений для обеспечения бесперебойной работы и распределения нагрузки между несколькими сетевыми устройствами.
Quality of Service (QoS)
Коммутатор DGS-3000-28XS предоставляет набор многоуровневых функций QoS/CoS, гарантирующих, что критичные к задержкам сетевые сервисы, такие как VoIP, видеоконференции, IPTV и видеонаблюдение, будут обслуживаться с надлежащим приоритетом. Классификация пакетов осуществляется на основе различных полей заголовка или определяемого пользователем содержимого пакета, обеспечивая возможность приоритизации трафика.
Политики управления доступом
Коммутатор DGS-3000-28XS поддерживает такие механизмы аутентификации, как 802.1X, управление доступом на основе Web-интерфейса (WAC) и управление доступом на основе MAC-адресов, обеспечивая строгий контроль доступа к сетевым ресурсам. После аутентификации индивидуальные политики, такие как принадлежность VLAN, политики QoS и правила ACL, могут быть назначены каждому узлу. Кроме того, коммутатор поддерживает технологию Microsoft® NAP (Network Access Protection), позволяющую пользователям запретить доступ в сеть компьютерам, которые не соответствуют установленным требованиям безопасности.
Управление
Функция D-Link Single IP Management (SIM) упрощает и ускоряет решение задач управления, предоставляя возможность настраивать, осуществлять мониторинг и обслуживать несколько коммутаторов, подключившись к одному IP-адресу с любого компьютера с поддержкой Web-браузера. Эта технология позволяет управлять отдельными физическими коммутаторами в виртуальном стеке с помощью одного IP-адреса. Кроме того, коммутатор DGS-3000-28XS поддерживает такие инструменты управления, как Web-интерфейс, SSH, Telnet и консоль, а также стандартизированные протоколы, такие как SNMP, RMON и SSL.
Безопасность и аутентификация
Коммутатор DGS-3000-28XS поддерживает функции аутентификации пользователя/устройства, включая аутентификацию на основе узла, которая обеспечивает точное управление доступом для каждого устройства сети. Для интеграции с биллинговыми системами и сервисами реализована поддержка RADIUS. Данный коммутатор также поддерживает функцию IP-MAC-Port Binding, которая позволяет контролировать доступ компьютеров к сети на основе их IP- и MAC-адресов, а также порта подключения, расширяя, таким образом, возможности управления доступом. Функция предотвращения атак ARP Spoofing обеспечивает защиту сети в том числе и от атак типа Man-in-the-Middle.
Характеристики
|
Аппаратное обеспечение |
|
|
Процессор |
• 400 МГц |
|
Оперативная память |
• 256 МБ |
|
Flash-память |
• 32 МБ |
|
Интерфейсы |
• 24 порта 1000Base-X SFP • 4 порта 10GBase-X SFP+ • Консольный порт с разъемом RJ-45 |
|
Индикаторы |
• Power • Link/Activity/Speed (на порт) • Console • RPS • Fan Error |
|
Кнопки |
• Кнопка Reset/ZTP • Кнопка выключения/включения питания RPS |
|
Сетевые кабели |
• UTP категории 5, 5e (макс. 100 м) • EIA/TIA-568 100-ом STP (макс. 100 м) |
|
Разъем питания |
• Разъем для подключения питания (переменный ток) • Разъем для подключения RPS1 |
|
Функционал |
|
|
Стандарты и функции |
• IEEE 802.3z 1000Base-X • IEEE 802.3ae 10GBase-X • Управление потоком IEEE 802.3x в режиме полного дуплекса • Автоматическое согласование скорости и режима дуплекса |
|
Дуплексный режим |
• Полу-/полный дуплекс для скорости 10/100 Мбит/с • Полный дуплекс для скорости 1000 Мбит/с |
|
Производительность |
|
|
Коммутационная матрица |
• 128 Гбит/с |
|
Метод коммутации |
• Store-and-forward |
|
Макс. скорость перенаправления 64-байтных пакетов |
• 95,24 Mpps |
|
Размер таблицы MAC-адресов |
• 16K записей |
|
Обновление MAC-адресов |
• 512 записей статических MAC-адресов |
|
Буфер пакетов |
• 1,5 МБ |
|
Jumbo-фрейм |
• 9 КБ |
|
Программное обеспечение |
|
|
Виртуальное стекирование |
• D-Link Single IP Management - До 32 устройств в виртуальном стеке |
|
Функции 2 уровня |
• Таблица MAC-адресов: до 16K записей • Управление потоком - 802.3x в режиме полного дуплекса - Предотвращение блокировок HOL • Spanning Tree Protocol - 802.1D STP - 802.1w RSTP - 802.1s MSTP • Фильтрация BPDU • Root Restriction • Loopback Detection • Link Aggregation - Поддержка стандартов 802.1AX и 802.3ad: Макс. кол-во групп – 14, 8 портов на группу • Зеркалирование портов - Поддержка 1 группы зеркалирования - Режимы: One-to-One, Many-to-One, Flow-based (ACL) • Ethernet Ring Protection Switching (ERPS) • L2 Protocol Tunneling (L2PT) • Flex Link |
|
VLAN |
• Группы VLAN - Макс. 4094 VLAN • VLAN на основе портов • VLAN на основе MAC-адресов • GVRP - Макс. 255 динамических VLAN • 802.1v Protocol VLAN • Double VLAN (Q-in-Q) - Q-in-Q на основе портов • 802.1Q tagged VLAN • ISM VLAN • VLAN translation • VLAN trunking • VLAN mirroring • RSPAN • Voice VLAN • Private VLAN |
|
Многоадресная рассылка 2 уровня |
• IGMP Snooping - IGMP v1/v2 snooping, v3 awareness - Поддержка 1024 групп - IGMP Snooping Fast Leave на основе порта/узла - Report suppression - Аутентификация IGMP - Limited IP Multicast (фильтрация IGMP) • MLD Snooping - MLD v1, MLD v2 awareness - Поддержка 1024 групп - MLD Snooping Fast Leave на основе порта/узла |
|
Функции 3 уровня |
• Макс. 1024 записей ARP - Поддержка 255 статических записей ARP • Поддержка Gratuitous ARP • IPv6 Neighbor Discovery (ND) • 16 интерфейсов IP • Маршрут по умолчанию • Статическая маршрутизация - Поддержка 16 статических маршрутов IPv4 - Поддержка 16 статических маршрутов IPv6 |
|
Качество обслуживания (QoS) |
• CoS на основе: - Порта коммутатора - Очередей приоритетов 802.1p - VLAN ID - MAC-адреса - EtherType - IPv4/IPv6-адреса - DSCP - ToS - Типа протокола - ПортаTCP/UDP - Класса IPv6-трафика - Метки потока IPv6 - Содержимого пакета, определяемого пользователем • Управление полосой пропускания - На основе порта (входящее/исходящее, с мин. шагом до 64 Кбит/с) - На основе потока (входящее, с мин. шагом до 64 Кбит/с) - Для выходной очереди (с мин. шагом до 64 Кбит/с) • Обработка очередей - Strict Priority Queue (SPQ) - Weighted Round Robin (WRR) - SPQ + WRR • 8 очередей на порт |
|
Списки управления доступом (ACL) |
• ACL на основе: - Порта коммутатора - Приоритета 802.1p - VLAN ID - MAC-адреса - Ether Type - IPv4/IPv6-адреса - Класса IPv6-трафика - Метки потока IPv6 - DSCP - ToS - Типа протокола - Номера TCP/UDP-порта - Содержимого пакета, определяемого пользователем • До 1024 правил доступа для входящего трафика • ACL на основе времени • Статистика ACL • Фильтрация интерфейса CPU |
|
AAA |
• 802.1X: - Управление доступом на основе портов - Управление доступом на основе узлов - Динамическое назначение VLAN • Управление доступом на основе MAC-адресов (MAC): - Управление доступом на основе портов - Управление доступом на основе узлов - Динамическое назначение VLAN • Управление доступом на основе Web (WAC): - Управление доступом на основе портов - Управление доступом на основе узлов - Назначение политики Identity-driven WAC - Authentication Database Failover • Microsoft® NAP (IPv4) • Guest VLAN • RADIUS • RADIUS accounting • TACACS • TACACS+ • XTACACS+ • Trusted host • Учетные записи с 4 уровнями прав доступа • Compound authentication |
|
Безопасность |
• SSH v1/v2 • SSL v1/v2/v3 • Port Security - До 64 MAC-адресов на порт • Защита от широковещательного/многоадресного/ одноадресного шторма • IP-MAC-Port Binding (IMPB) - Проверка ARP-пакетов - Проверка IP-пакетов - DHCP snooping - DHCPv6 snooping - DHCPv6 Guard - IPv6 Route Advertisement (RA) Guard - IPv6 ND snooping - IPv6 ND inspection • Сегментация трафика • D-Link Safeguard Engine • Фильтрация служебных пакетов уровня 3 • Фильтрация NetBIOS/NetBEUI • DHCP server screening • Фильтрация DHCP-клиентов • Предотвращение атак ARP Spoofing • Защита от атак BPDU • Предотвращение атак DoS |
|
OAM |
• Диагностика кабеля • 802.3ah Ethernet Link OAM • Dying Gasp • 802.1ag Connectivity Fault Management (CFM) • Y.1731 OAM |
|
Управление |
• Web-интерфейс (поддержка IPv4/v6) • Интерфейс командной строки (CLI) • Telnet-сервер/клиент • TFTP-клиент • FTP-клиент (поддержка IPv4) • Zmodem • Регистрация команд • SNMP v1/v2c/v3 (поддержка IPv4) • SNMP Traps • Системный журнал • SMTP (поддержка IPv4) • RMON v1: - Поддержка 1, 2, 3, 9 групп • RMON v2: - Поддержка группы Probe Config • 802.1AB LLDP - LLDP-MED • BootP/DHCP-клиент (поддержка IPv4) • DNS-клиент • Автоматическая настройка DHCP - Option 6, 66, 67, 150 • DHCP Server • DHCP relay (IPv4/IPv6) - DHCP relay agent/local relay - DHCP client Option 12 - DHCP relay option 12, 37, 38 (только для IPv6) - DHCP relay option 60, 61, 82 • DHCP auto-image • Добавление тега PPPoE Circuit-ID • Поддержка нескольких версий ПО • Файловая система Flash • Мониторинг CPU • Мониторинг памяти • SNTP (поддержка IPv4) • Команды отладки • Восстановление пароля • Шифрование пароля • Ping • Traceroute • Microsoft® NLB (Network Load Balancing) (поддержка IPv4) • Zero Touch Provisioning (ZTP) • sFlow • D-Link Network Assistant (DNA) • PD Alive |
|
Физические параметры |
|
|
Размеры (Д x Ш x В) |
• 440 x 210 x 44 мм • Высота 1U • Установка в 19-дюймовую стойку |
|
Вес |
• 2,1 кг |
|
Условия эксплуатации |
|
|
Питание на входе |
• От 100 до 240 В переменного тока, 50-60 Гц |
|
Макс. потребляемая мощность |
• 53,4 Вт |
|
Потребляемая мощность в режиме ожидания |
• 100 В: 13 Вт • 240 В: 13,5 Вт |
|
Тепловыделение |
• 157,94 БТЕ/час |
|
MTBF (часы) |
• 574 974 |
|
Уровень шума |
• 47,8 дБ |
|
Система вентиляции |
• 2 вентилятора Smart |
|
Температура |
• Рабочая: от -5 до 50 °C • Хранения: от -20 до 70 °C |
|
Влажность |
• При эксплуатации: от 0% до 95% без конденсата • При хранении: от 0% до 95% без конденсата |
|
Комплект поставки |
|
|
• Коммутатор DGS-3000-28XS • Кабель питания • Фиксатор для кабеля питания • Консольный кабель (с разъемами RJ-45 и RS-232) • 2 крепежных кронштейна для установки в 19-дюймовую стойку • Комплект для монтажа • 4 резиновые ножки • Краткое руководство по установке |
|
|
Совместимое оборудование |
|
|
Резервный источник питания (RPS) и кабель |
• DPS-500A • DPS-500DC/B • DPS-CB150-2PS |
|
SFP трансиверы |
• DGS-712 • DEM-310GT • DEM-311GT • DEM-312GT2 • DEM-314GT • DEM-315GT • DEM-302S-BXD • DEM-302S-BXU • DEM-330T • DEM-330R • DEM-331T • DEM-331R |
|
SFP+ трансиверы |
• DEM-431XT • DEM-432XT • DEM-433XT • DEM-434XT • DEM-436XT-BXD • DEM-436XT-BXU |
|
Кабели 10G SFP+ |
• DEM-CB100S • DEM-CB300S • DEM-CB700S |
|
Прочее |
|
|
EMI |
• CE • FCC • C-Tick • VCCI • BSMI |
|
Безопасность |
• cUL • CB |
1RPS и кабель питания DPS-CB150-2PS/B1 не входят в комплект поставки.
